articulações dos membros inferiores articulações dos membros inferiores

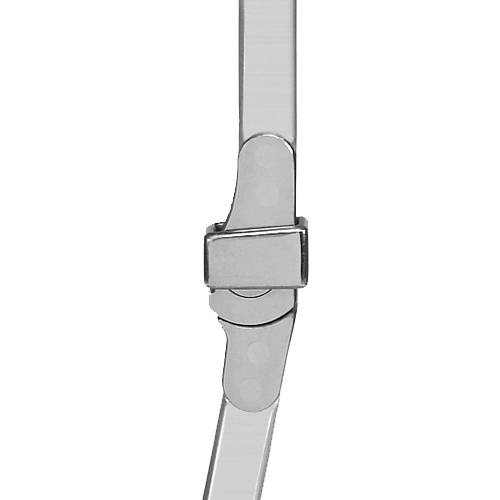

Articulación de cierre de anillas B-1002

MODELO B-1002 (Acero inoxidable - Anilla)

CODIGO TIPO: OIO010A (Articulación de rodilla con cierrre de anillas)

C.I.: O0020828



MODELO B-1002 (Duraluminio - Anilla)

CODIGO TIPO: OIO010A (Articulación de rodilla con cierrre de anillas)

C.I.: O0020834



MODELO B-1002 (Acero inoxidable - Libre)

CODIGO TIPO: OIO000A (Articulación de rodilla libre)

C.I.: O0020856



MODELO B-1002 (Duraluminio - Libre)

CODIGO TIPO: OIO000A (Articulación de rodilla libre)

C.I.: O0020862



Articulación de anila para conseguir un bloqueo seguro, también disponible libre.
Su diseño permite que al flexionar la articulación no salga ninguna protuberancia de la pletina.
La articulación viene ya montada en una pletina con canto redondo, ya trabajada.
Se puede servir en varios tamaños y también con pletinas de duraluminio (2024 aluminio T4), acero inoxidable templado (304-2B).
La zona medial de la articulación siempre es de acero inoxidable.
Para una mejor adaptación, vienen con forma interna o externa, para la pierna derecha o bien para la izquierda.
Características Técnicas

Articulación de acero

Pletina disponible en duralumino o acero

Posee un único eje

Referencias disponibles
Articulaciones con pletinas de duraluminio:

referencia

pletina

lado

material pletina

B-1002-A4

6x20

simétrica

duraluminio

B-1002-A4R

6x20

derecho

duraluminio

B-1002-A4L

6x20

izquierdo

duraluminio

B-1002-A6R

5x20

derecho

duraluminio

B-1002-A6L

5x20

izquierdo

duraluminio

B-1002-B4R

6x16

derecho

duraluminio

B-1002-B4L

6x16

izquierdo

duraluminio

B-1002-B6R

5x16

derecho

duraluminio

B-1002-B6L

5x16

izquierdo

duraluminio

B-1002-C6

5x13

simétrica

duraluminio

B-1002-C8

3x13

simétrica

duraluminio

Articulaciones con pletinas de acero inoxidable:

referencia

pletina

lado

material pletina

B-1002-A6SR

5X20

derecho

acero

B-1002-A6SL

5X20

izquierdo

acero

B-1002-B6SR

5X16

derecho

acero

B-1002-B6SL

5X16

izquierdo

acero

B-1002-C6S

5X13

simétrica

acero

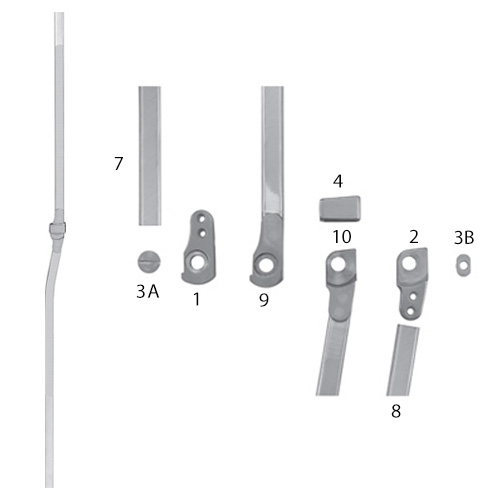

Repuestos

Para pedir un repuesto, indique la referencia exacta de la pieza deseada, de la siguiente manera:

B-#-X-Y-Z

#= ref. completa de la articulación original

X=al nº correspondiente a dibujo

Y=(L) si es del lado izquierdo (R) si es del lado derecho

Z=(M) si corresponde a la parte medial (L) si corresponde a la parte lateral.

Por ejemplo: B-1002A6R-3A-L-L

Art. cierre anillas duraluminio 6x20 derecho

Referencia: B-1002-A4R

Art. cierre anillas duraluminio 6x20 izquierdo

Referencia: B-1002-A4L

Art. cierre anillas duraluminio 5x20 derecho

Referencia: B-1002-A6R

Art. cierre anillas duraluminio 5x20 izquierdo

Referencia: B-1002-A6L

Art. cierre anillas duraluminio 6x16 derecho

Referencia: B-1002-B4R

Art. cierre anillas duraluminio 6x16 izquierdo

Referencia: B-1002-B4L

Art. cierre anillas duraluminio 5x16 derecho

Referencia: B-1002-B6R

Art. cierre anillas duraluminio 5x16 izquierdo

Referencia: B-1002-B6L

Art. cierre anillas duraluminio 5x13 simétrica

Referencia: B-1002-C6

Art. cierre anillas duraluminio 3x13 simétrica

Referencia: B-1002-C8

Art. cierre anillas acero 5x20 derecho

Referencia: B-1002-A6SR

Art. cierre anillas acero 5x20 izquierdo

Referencia: B-1002-A6SL

Art. cierre anillas acero 5x16 derecho

Referencia: B-1002-B6SR

Art. cierre anillas acero 5x16 izquierdo

Referencia: B-1002-B6SL

Art. cierre anillas acero 5x13 simetrica

Referencia: B-1002-C6S
